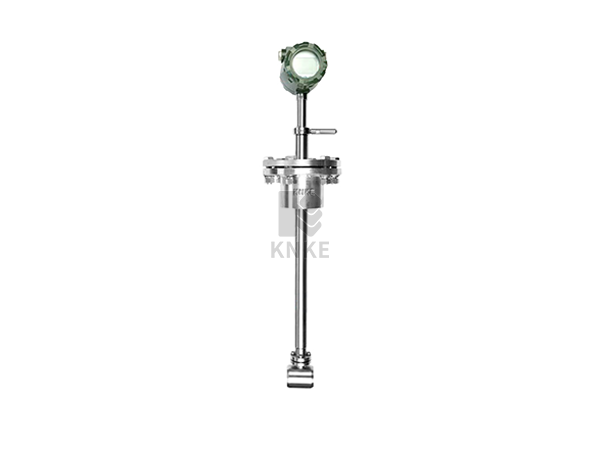

进口插入式涡街流量计

美国科恩科KNKE的进口插入式涡街流量计是利用液体振动原理而开发的一种新型流量计，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量，其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。进口插入式涡街流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。

插入式涡街流量计工作原理

在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡曼涡街。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：

f=SrU1/d=SrU/md
式中 U1--旋涡发生体两侧平均流速，m/s；
Sr--斯特劳哈尔数；

m--旋涡发生体两侧弓形面积与管道横截面面积之比：

管道内体积流量qv为 qv=πD2U/4=πD2mdf/4Sr   K=f/qv=[πD2md/4Sr]-1
式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。

由上式可见，涡街流量计输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。

插入式涡街流量计特点

1、精度高，通常可达到±1%

2、稳定性好，长期使用不会漂移

3、反应速度快，可用于实时监测流量变化

4、具有一定的自清洗能力，可减少维护成本

5、结构紧凑，占用空间小，可适用于狭小的安装环境。

插入式涡街流量计应用

1、适用于气体和液体的测量，特别是在高温、高压和腐蚀性介质的测量中表现出优越的性能

2、适用于各种管道尺寸的流量测量，可选用多种插入长度和插入角度

3、可用于多种行业，例如石油化工、水处理、制药、食品饮料、冶金等。

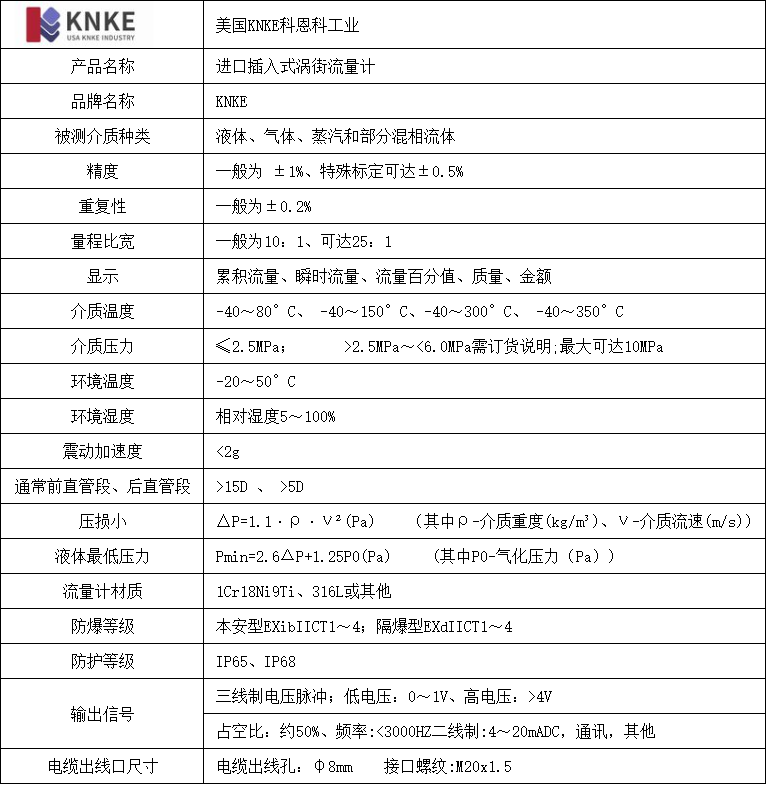

插入式涡街流量计参数
