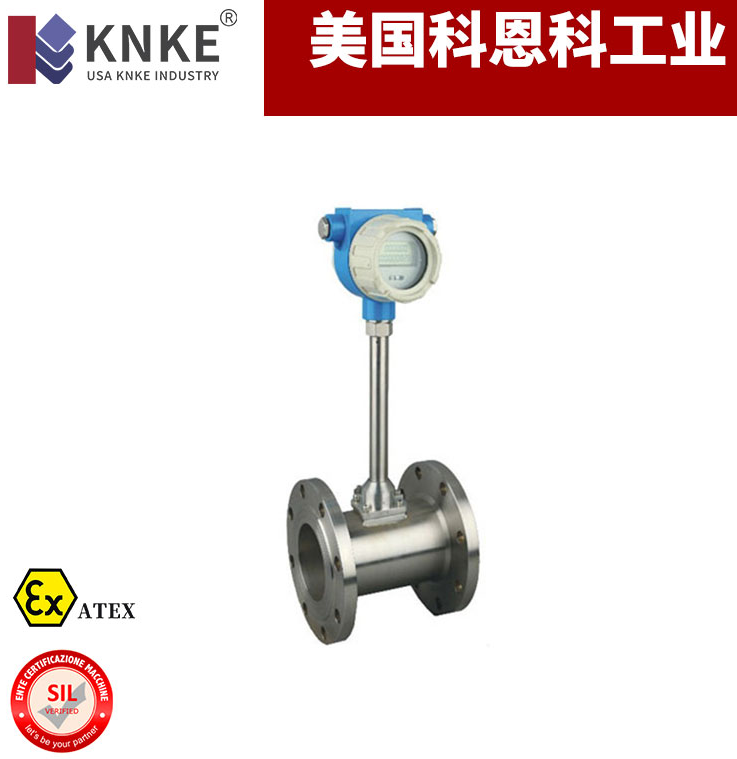

涡街流量计（Vortex Flowmeter）是一种基于**卡门涡街原理（Kármán Vortex Street）**设计的流量测量仪表，广泛应用于气体、蒸汽及部分液体介质的流量计量。由于其结构相对简单、稳定性较好，在石油化工、电力、冶金、能源计量及供热系统等行业中具有较高的应用价值。
随着工业自动化与数字化的发展，涡街流量计在工业计量系统中逐渐成为重要的过程测量设备之一。其优势在于能够适应较高温度、较高压力以及复杂工况环境，因此在蒸汽计量、压缩空气计量以及工业气体计量领域应用较为普遍。
涡街流量计的测量原理
涡街流量计的工作原理基于流体力学中的卡门涡街现象。当流体通过管道中的**旋涡发生体（Bluff Body）**时，在其后方会周期性地产生交替排列的旋涡，这种现象被称为卡门涡街。
旋涡的产生频率与流体流速之间存在稳定的数学关系：
f = St × V / d
其中：
f —— 旋涡产生频率
St —— 斯特劳哈尔数（Strouhal Number）
V —— 流体平均流速
d —— 旋涡发生体特征宽度
由于旋涡频率与流体流速成正比关系，通过检测旋涡频率即可计算出流体的体积流量。
现代涡街流量计通常采用以下检测方式：
压电传感器检测振动信号
电容式或压阻式传感器检测压力变化
数字信号处理电路进行信号转换
通过这些技术手段，仪表可以将旋涡信号转换为标准电信号或数字信号，实现工业自动化系统中的流量监测。
涡街流量计的结构组成
典型的涡街流量计主要由以下几个部分组成：
1 旋涡发生体
旋涡发生体安装在管道中心位置，其结构设计直接影响涡街产生的稳定性和测量精度。常见结构包括：
三角柱结构
梯形结构
T型结构
不同结构适用于不同流速范围与介质条件。
2 传感器组件
传感器用于检测旋涡产生时形成的压力或振动变化，并将其转换为电信号。常见类型包括：
压电晶体传感器
电容式传感器
MEMS传感器
3 信号处理模块
信号处理模块负责对传感器信号进行放大、滤波和数字处理，以输出标准工业信号，例如：
4-20mA模拟信号
脉冲信号
HART通信
Modbus或数字总线信号
4 表体结构
表体通常采用以下材料制造：
不锈钢
碳钢
合金钢
在高温蒸汽或腐蚀性介质环境中，不锈钢或耐腐蚀合金材料应用较为普遍。
涡街流量计的主要技术特点
1 结构简单、维护需求较低
涡街流量计内部无可动机械部件，因此在长期运行中磨损较小，维护需求相对较低。
2 适用于多种介质
该类型流量计适用于：
蒸汽
压缩空气
工业气体
部分液体介质
特别是在蒸汽计量系统中，涡街流量计被广泛应用。
3 温度与压力适应范围较广
涡街流量计通常可在较高温度与较高压力环境下运行，因此适合以下工况：
高温蒸汽管道
锅炉系统
能源计量系统
4 输出信号稳定
通过数字信号处理技术，现代涡街流量计可以有效抑制噪声干扰，提高信号稳定性。
5 安装要求相对明确
为了保证测量精度，涡街流量计通常需要保持一定的前后直管段长度，常见要求为：
前直管段：10D～20D
后直管段：5D～10D
其中D为管道直径。
涡街流量计的典型工业应用
涡街流量计在工业领域的应用主要集中在以下几个方面：
1 蒸汽计量系统
在工业锅炉、供热系统和能源管理系统中，涡街流量计常用于蒸汽流量测量，以实现能源消耗监测与管理。
2 石油化工行业
在石化装置中，涡街流量计用于测量：
工业气体
蒸汽
工艺气体
由于其耐温性能较好，在复杂工况下具有一定应用优势。
3 电力行业
火电厂及热电联产系统中，蒸汽流量计量对能效评估具有重要意义，涡街流量计在此类系统中使用较为普遍。
4 压缩空气系统
在工业生产中，压缩空气是重要的动力能源。通过涡街流量计可实现压缩空气消耗监测。
5 化工生产装置
在化工生产过程中，气体及蒸汽介质的流量监测对于生产控制具有重要意义。
涡街流量计的发展趋势
随着工业智能化的发展，涡街流量计技术也在不断升级，其发展趋势主要体现在以下几个方面：
数字化与智能化
新型涡街流量计逐渐集成数字通信与智能诊断功能。远程监控技术
通过工业物联网平台，可实现远程数据采集与监控。高精度传感技术
采用更先进的MEMS传感器，提高信号检测能力。多参数测量功能
部分产品可同时测量流量、温度及压力，实现综合计量。
涡街流量计作为一种成熟的工业流量测量技术，在蒸汽计量、工业气体监测以及能源管理系统中具有重要作用。其基于卡门涡街原理，通过检测旋涡频率实现流量测量，具有结构稳定、适应性较强等特点。
随着工业自动化与数字化技术的发展，涡街流量计正在向智能化、网络化和高精度化方向持续演进，为现代工业过程控制与能源管理提供可靠的数据支持。
