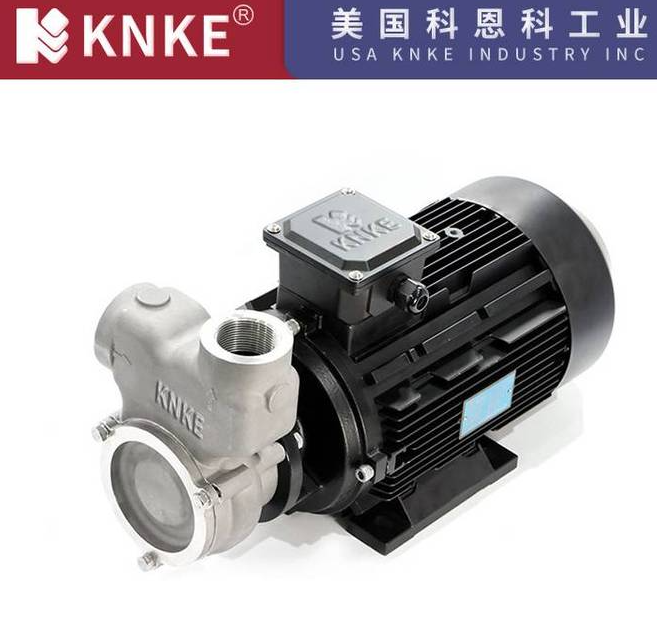

卧式离心泵是一种通过叶轮旋转将液体能量提升的机械设备，因其结构紧凑、运行平稳、维护方便而被广泛应用于工业、农业、市政及建筑供水系统中。它属于离心泵的一种，区别于立式离心泵在于其泵轴水平安装，泵与电机通常通过联轴器直接连接。
常见的卧式离心泵类型包括：
IS型单级单吸清水离心泵
IH型化工离心泵
S、SH型中开泵
D型多级离心泵
这些型号根据输送介质、流量、扬程及使用环境的不同而设计，满足各种输送需求。
卧式离心泵的结构与工作原理
1. 主要结构组成
卧式离心泵主要由泵体、叶轮、泵盖、轴封、轴承及电机等部分组成。其中：
叶轮：是能量转换的关键部件，负责将机械能转化为液体的动能与势能。
泵体：通常为蜗壳式结构，用于收集和引导液体流向出口。
轴封：防止介质泄漏，常见形式包括机械密封和填料密封。
联轴器：连接电机与泵轴，实现动力传递。
2. 工作原理
当电机驱动叶轮旋转时，液体在离心力作用下从叶轮中心被甩向外缘，形成高速流体。由于流体从中心被甩出，叶轮中心产生负压，使吸入管的液体被吸入泵内，从而形成连续的吸入与排出过程。
卧式离心泵的优势特点
结构简单，维修方便：卧式结构便于拆装和维护，尤其在更换机械密封或轴承时操作简便。
运行稳定，噪音低：叶轮和电机同轴连接，减少震动和能量损失。
适用范围广：可输送清水、化工溶液、轻质油等多种介质。
安装灵活：可与电机共轴安装，也可采用底座式安装结构。
效率高、能耗低：优化水力设计使泵在高效区运行时间更长。
卧式离心泵的应用领域
卧式离心泵在各行业中的应用极为广泛，包括但不限于：
市政供水与排水系统：用于自来水厂、污水处理厂输送清水或污水。
石油化工行业：输送酸碱溶液、轻质油或其他化工介质。
电力行业：用于锅炉给水、循环冷却水系统。
农业灌溉与排水：在农田灌溉和排涝工程中广泛使用。
建筑行业：作为消防供水、空调循环水系统的重要设备。
卧式离心泵的选型要点
在选择卧式离心泵时，应综合考虑以下因素：
介质性质：温度、粘度、腐蚀性、含固量等。
流量与扬程：决定泵的型号与叶轮直径。
工作环境：安装空间、海拔高度、环境温度等。
材料选择：常见材料包括铸铁、不锈钢、碳钢等。
能效要求：优先选择符合国家节能标准的高效节能泵。
卧式离心泵的维护与保养
定期检查轴承温升与润滑油质量；
检查机械密封是否有泄漏；
保持吸入口畅通，防止杂质堵塞；
长期停机应排净泵内液体，防止结冰或腐蚀；
开机前应确认泵体内灌满液体，防止空转。
卧式离心泵凭借其高效、稳定、易维护的优势，已成为工业和民用输送系统中不可或缺的核心设备。在选型时合理匹配流量、扬程及介质特性，不仅能提高运行效率，还能延长设备寿命，降低使用成本。
