气动蝶阀作为现代工业自动化控制中常用的执行单元之一，凭借操作迅速、结构紧凑、密封性能优良等优点，在石油化工、环保、水处理、食品医药、电力等行业广泛应用。本文围绕“气动蝶阀”展开，从工作原理、产品分类、核心优势到选型方法和维护技巧进行系统讲解，帮助用户全面了解气动蝶阀并做出合适的设备选择。
一、气动蝶阀是什么？

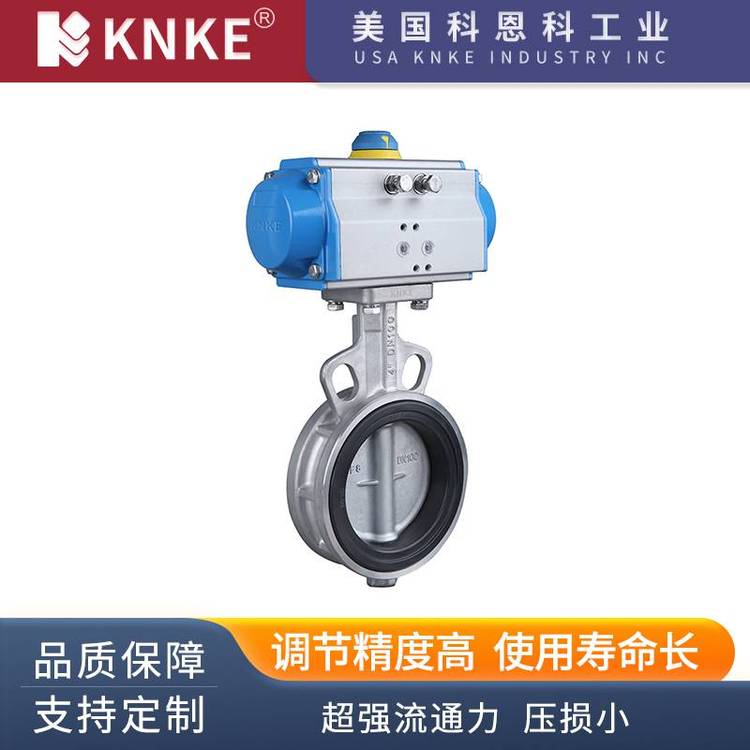

气动蝶阀是由蝶阀阀体、阀板（蝶板）及气动执行器组成的一种工业自动化阀门。其通过压缩空气驱动执行器，使阀板旋转 0°–90° 实现管道中介质的启闭和流量调节。
气动蝶阀具有操作速度快、控制精准、易实现远程自动化等优势，是高频开关和需要快速切断的工况中首选阀门。
二、气动蝶阀的工作原理
气动蝶阀的运作可分为两个过程：
气动执行器驱动
通过压缩空气进入执行器内部，使活塞产生直线运动并转化为阀杆的旋转动作。阀板旋转实现开关
阀板与阀杆相连，通过 90° 旋转实现全开或全关；也可根据控制信号实现调节角度，从而控制流量。
核心特点：
响应速度快（一般 0.3–1 秒即可完成开关）
自动化程度高，可与 PLC、DCS 系统联动
稳定可靠，适用于连续动作工况
三、气动蝶阀的主要分类
根据不同结构与应用，气动蝶阀可分为多种类型：
1. 按密封结构分类
软密封气动蝶阀：密封好、性价比高，适合常温、常压工况
硬密封气动蝶阀（金属密封）：耐高温、高压、耐磨损，适用于严苛环境
2. 按连接方式分类
对夹式气动蝶阀：结构轻巧，安装方便
法兰式气动蝶阀：密封更可靠，适合大口径管道
对焊式气动蝶阀：适用于高压、无泄漏工况
3. 按执行机构分类
单作用（弹簧复位）气动蝶阀：断气自动复位，更安全
双作用气动蝶阀：开关由气源控制，扭矩更大
4. 按功能分类
开关型气动蝶阀
调节型气动蝶阀（配定位器）
四、气动蝶阀的优势
气动蝶阀相比电动阀、手动阀具有显著优势：
1. 开关速度快
适用于紧急切断或高频动作工况。
2. 结构紧凑、重量轻
安装成本低，占空间小。
3. 自动化程度高
可与各类智能控制系统无缝对接。
4. 密封性能稳定
软密封适合低压工况，硬密封可承受高温高压。
5. 安全性高
断气可自动复位（单作用），防止事故扩大。
五、气动蝶阀选型指南
选择合适的气动蝶阀需考虑以下关键因素：
1. 介质类型和特性
腐蚀性 → 选不锈钢或衬 PTFE
高温 → 选择金属硬密封
粘稠或含颗粒 → 需加大扭矩并配硬密封
2. 工作压力和温度
确保阀门材质和密封结构满足工况范围。
3. 阀门口径和连接方式
对夹式适合常规管道，法兰式适合大口径。
4. 执行器类型选择
必须断气自动复位 → 单作用
追求动作稳定、扭矩大 → 双作用
5. 控制方式
开关型（两位式）
调节型（4–20mA 定位器）
带反馈信号（阀位回讯）
六、气动蝶阀的应用领域
气动蝶阀广泛应用于以下行业：
水处理与环保工程
石油、化工、炼化行业
食品与制药行业（卫生级）
暖通空调（HVAC）系统
电力、钢铁、造纸工业
天然气、生物气项目
其高效、耐用、易集成的特点使其适用于多数工业自动化系统。
七、气动蝶阀安装与维护建议
安装要点
确保管道清洁无杂质
阀体保持与管道同轴
不可将阀门安装在管道最低点（容易积杂质）
软密封不可长时间处于半开状态，避免密封磨损
维护建议
定期检查执行器密封和润滑情况
保持气源清洁干燥
定期测试定位器和电磁阀功能
若频繁动作应定期检查阀座磨损情况
八、气动蝶阀常见问题 FAQ
1. 气动蝶阀和电动蝶阀哪个更好？
气动动作快、性价比高；电动适合无气源场所或需要精确调节的工况。
2. 气动蝶阀为什么会动作缓慢？
可能原因：
气源压力不足
电磁阀堵塞
执行器密封损坏
3. 气动蝶阀适合输送高温介质吗？
适合，但需使用金属硬密封结构并搭配耐高温执行器。
气动蝶阀以其快速开关、自动化程度高、结构紧凑、适用范围广等优点，成为现代工业控制系统中不可或缺的重要阀门。掌握气动蝶阀的类型、选型方法与维护要点，可有效提升系统稳定性与使用寿命。
