涡轮流量计作为一种精密流量测量仪表，在工业自动化控制系统中发挥着重要作用。本文将从基本原理、结构组成、分类特点、应用领域以及优缺点等方面，全面介绍这一重要的流量测量设备。
一、涡轮流量计的基本概念
涡轮流量计是一种速度式流量仪表，也称为叶轮式流量计，其工作原理基于流体动量矩守恒原理。当被测流体通过流量计时，会冲击涡轮叶片，使涡轮产生旋转，涡轮的转速与流体的平均流速成正比，通过检测涡轮的转速即可推导出流体的流量。
这种流量计主要用于检测瞬时流量和总的积算流量，其输出信号为频率信号，易于数字化处理，广泛应用于石油、化工、航空、冶金及科研部门等各个领域。
二、工作原理与结构组成
工作原理
涡轮流量计的工作原理可以概括为：流体在管道中流动时冲击涡轮叶片，使涡轮旋转，涡轮的转速随流量的变化而变化。当流量增大时，涡轮的转速也相应增大，再经过磁电转换装置将涡轮的转速转换成相应频率的电脉冲信号，送入前置放大器进行放大，然后送入显示仪表或计算机系统进行流量和总量的计算。
具体来说，涡轮流量计是基于流体动力学的涡轮效应工作的。当流体通过流量计内的涡轮叶片时，会产生旋转涡轮，涡轮的转速与流体流速成正比。通过检测涡轮的转速，就可以计算出流体的流量。
结构组成
涡轮流量计主要由以下部分组成：
传感器部分：
- 涡轮：核心测量部件，由多叶片组成
- 轴和轴承：支撑涡轮旋转
- 测量管：流体通道
- 磁电转换装置：将涡轮转速转换为电信号
变送器部分：
- 信号处理电路
- 微处理器
- 显示单元
其他组件：
- 前置放大器
- 显示仪表
- 壳体
涡轮流量计的结构特征使其具有紧凑的设计，流通能力大，同时能够保持较高的测量精度。
三、分类与类型
涡轮流量计根据不同的分类标准可以分为多种类型：
按测量介质分类
液体涡轮流量计：主要用于测量液体流量，适用于石油、化工、冶金等行业。具有结构简单、轻巧、精度高、复现性好、反应灵敏等特点。
气体涡轮流量计：主要用于测量气体流量，如天然气、空气等。对洁净气体的测量效果最佳。
按结构形式分类
- 轴向型：流体沿轴向流动冲击涡轮
- 切向型：流体沿切向流动冲击涡轮
- 机械型：采用机械传动方式
- 插入型：可插入管道中进行测量
- 反推式和止推式：根据流体作用方向分类
按功能分类
- 涡轮流量传感器/变送器：本身不具备现场显示功能，仅将流量信号远传输出

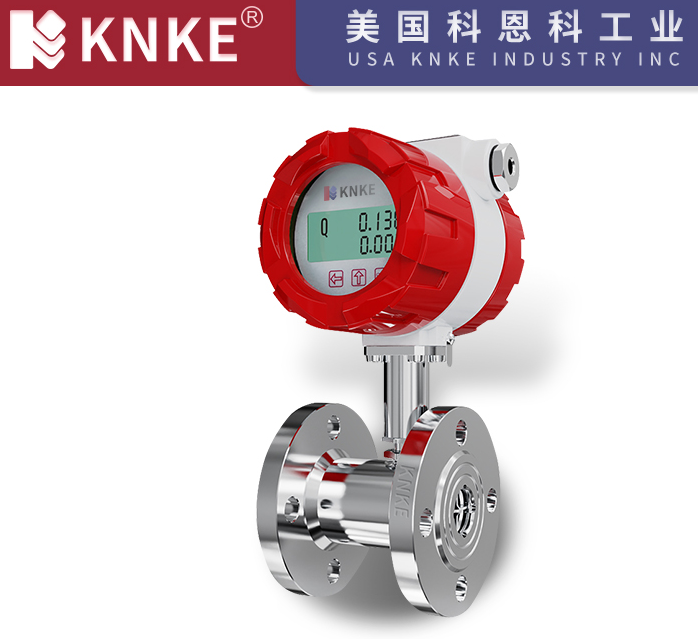

- 智能型涡轮流量计：具备现场显示和智能处理功能
按安装方式分类
- 管道式：直接安装在管道中
- 插入式：通过插入装置安装在管道中
四、主要特点与优势
优点
高精度：涡轮流量计具有很高的测量精度，通常可以达到0.5%～1.0%，在一些特殊的应用场景下甚至可以达到0.2%。
重复性好：在相同的测量条件下，能够提供一致的测量结果。
范围度宽：量程比大，能够适应较宽的流量范围。
结构紧凑：体积轻巧，流通能力大，安装方便。
响应快速：对流量变化的响应速度快，适合动态流量测量。
耐高压：能够承受较高的工作压力。
压力损失小：对管道系统的压力损失较小。
寿命长：在正常使用条件下具有较长的使用寿命。
输出信号标准化：输出为频率信号，便于数字化处理和远传。
缺点
对粘度敏感：涡轮流量计对流体粘度变化比较敏感，不适用于高粘度流体的测量。
受流体物性影响：流体的密度、温度等物性参数变化会影响测量精度。
需要定期检定：为保证测量精度，需要定期进行检定和维护。
对流体洁净度要求高：如果被测流体中含有杂质，可能会损坏涡轮或影响测量精度。
存在始动流量：存在一定的始动流量阈值，低于该值无法准确测量。
受流动扰动影响：对管道中的流动扰动比较敏感，需要保证足够长的直管段。
五、应用领域
涡轮流量计凭借其优异的性能特点，在众多工业领域得到了广泛应用：
石油化工行业
- 原油、成品油的计量
- 化工原料的流量测量
- 液化石油气的计量
城市燃气领域
- 天然气输送计量
- 城市燃气分配计量
- 工业用气计量
冶金行业
- 冷却水流量测量
- 液压系统油液计量
- 工艺流体监控
电力行业
- 锅炉给水计量
- 冷却水系统监控
- 燃油计量
科研实验
- 实验室流量标定
- 科研项目流量测量
- 教学演示
其他领域
- 制药行业
- 食品饮料行业
- 水处理行业
- 造纸行业
六、选型与使用注意事项
选型考虑因素
- 流体性质：包括粘度、密度、温度、压力、腐蚀性等
- 流量范围：确保在工作流量范围内
- 精度要求：根据实际需要选择合适的精度等级
- 安装条件：考虑管道尺寸、直管段要求等
- 环境条件：温度、湿度、防爆要求等
- 输出要求：信号类型、通信协议等
安装要求
- 直管段要求：前后需要足够长的直管段以保证流场稳定
- 安装方向：一般要求水平安装，特殊情况需按说明书要求
- 过滤器：建议在流量计前安装过滤器以防止杂质损坏涡轮
- 接地：做好接地保护，防止静电积累
维护保养
- 定期检定：按规定周期进行检定，确保测量精度
- 清洁维护：定期清洗涡轮和测量腔，注意勿损伤零件
- 轴承检查：检查轴承磨损情况，及时更换
- 校准检查：定期进行零点校准和量程检查
七、发展趋势
随着工业自动化水平的不断提高，涡轮流量计也在向着智能化、数字化、网络化的方向发展：
- 智能化：集成微处理器，具备自诊断、自校准功能
- 数字化：输出数字信号，抗干扰能力强
- 网络化：支持现场总线通信，便于系统集成
- 多功能化：集成温度、压力补偿功能
- 高可靠性：采用新材料、新工艺，提高使用寿命
涡轮流量计作为一种成熟的速度式流量测量仪表，以其高精度、重复性好、响应快等优点，在工业流量测量领域占据重要地位。虽然存在对粘度敏感、需要定期维护等缺点，但在合适的应用场景下，仍然是性价比很高的流量测量解决方案。
随着技术的不断进步，涡轮流量计的性能将进一步提升，应用范围也将不断扩大，为工业自动化控制提供更加可靠的流量测量保障。在选择和使用涡轮流量计时，需要充分考虑流体特性、安装条件、维护要求等因素，以确保获得最佳的测量效果。
