蝶阀因其结构简单、流通能力强、启闭迅速等优势，被广泛应用于市政、化工、能源、暖通、冶金等多个行业。本文从连接方式、结构设计、适用工况、安装维护、密封性能、材料选型、成本效益七个维度展开深入对比，并通过典型工程案例解析，帮助工程师在实际项目中做出最优选型。
一、蝶阀概述与发展现状
蝶阀定义：蝶阀是一种旋转启闭件为阀板的截流元件，通过阀板绕阀轴旋转来控制介质流量。
市场规模：全球蝶阀市场2024年规模约45亿美元，年复合增速5%，中国市场占比近30%。
技术演进：从单一对夹式、法兰式，到双偏心、三偏心与凸耳式结构，多种新型蝶阀涌现，应对更高压力、更苛刻介质的需求。
二、连接方式对比：对夹 vs. 法兰
| 特性 | 对夹蝶阀 | 法兰蝶阀 |
|---|---|---|
| 结构 | 依托管道法兰，阀体无自带法兰 | 阀体自带法兰盘 |
| 安装空间 | 紧凑，占用管线间距 | 占用空间大，但独立性好 |
| 维护拆卸 | 需配合管线整体拆卸 | 可单独拆卸，便于快速更换密封圈 |
| 典型压力 | ≤1.6MPa（特制可达2.5MPa） | ≥2.5MPa（高压型号可至10MPa） |
三、结构设计与材质选择

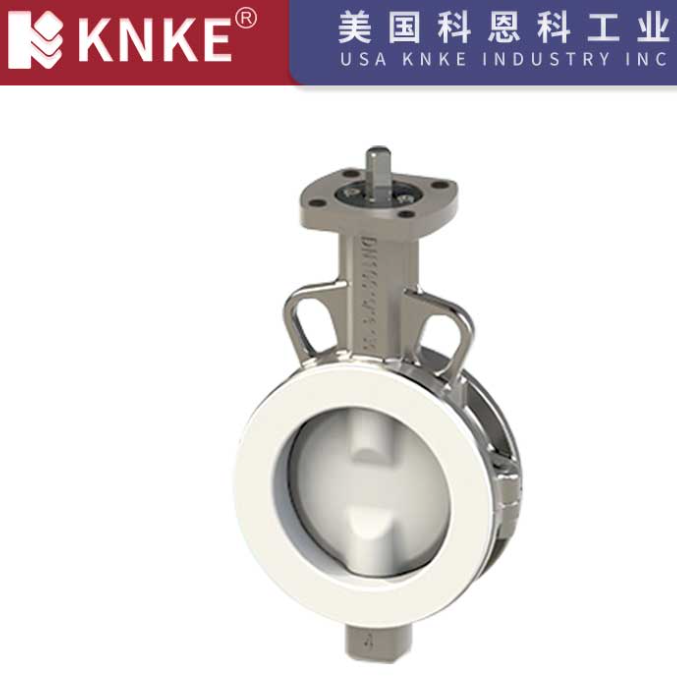

3.1 对夹蝶阀：轻量化与紧凑化
阀体材料：碳钢、不锈钢、铸铝；薄壁设计减重30%，适合建筑给排水、通风系统。
密封副：EPDM、NBR橡胶圈，耐温-10℃～120℃；简易更换，成本低。
3.2 法兰蝶阀：高强度与兼容性
阀体材料：铸钢、铸铁、合金钢；法兰按ANSI/GB/JIS标准生产，兼容各类管道。
高级密封：双偏心、三偏心金属硬密封或软密封结构，耐温可达450℃，适用于蒸汽、腐蚀性介质。
四、适用工况与典型案例
| 工况类别 | 对夹蝶阀应用 | 法兰蝶阀应用 |
|---|---|---|
| 建筑给排水 | 公称压力1.0MPa以下，清水、污水 | — |
| 暖通空调（HVAC） | 风量调节与疏水系统 | — |
| 化工腐蚀性介质 | — | PVC衬胶、F4涂层法兰蝶阀，耐强酸强碱 |
| 工业蒸汽 | — | 10.0MPa高压蒸汽管路，采用三偏心金属硬密封结构 |
| 消防喷淋 | — | 3.0MPa以上系统，配合水锤缓冲器使用 |
五、安装与维护要点
5.1 对夹蝶阀
法兰平行度：≤2mm，超差需整平或改垫片。
螺栓预紧力：均匀交叉拧紧，确保密封圈不偏移。
定期检查：半年一次，重点检查法兰与阀体间隙。
5.2 法兰蝶阀
垫片选型：根据介质和温度选用金属环柔性石墨垫片。
扭矩控制：使用扭矩扳手，按厂家推荐扭矩值拧紧。
维护周期：可更换密封副，无需拆管，检修时间仅为对夹式的30%。
六、密封性能与压力承载
泄漏等级：
对夹式：ISO 5208 Rate A（低压）
法兰式：API 609 Class VI（高端三偏心）
压力耐受：
对夹蝶阀：1.6MPa常规，4.0MPa特制
法兰蝶阀：6.4MPa常规，10.0MPa高压
实验数据：某厂家对比试验，在4.0MPa工况下，对夹式泄漏率0.5%，法兰式三偏心泄漏率<0.01%。
七、成本效益与全生命周期评估
| 成本项 | 对夹蝶阀 | 法兰蝶阀 |
|---|---|---|
| 采购成本 | ↓20%~30% | 基础成本高 |
| 安装工时 | ↓50% | ↑20% |
| 维护频率 | ↑频繁（半年/次） | ↓低（1年/次） |
| 年度总成本（5年） | 1.2倍初始投资 | 1.1倍初始投资 |
八、选型决策流程
明确工况需求：压力、温度、介质类型、流量控制精度。
空间与安装：是否受管线布置限制，维护通道预留。
密封与可靠性：是否需保证长时间零泄漏。
特殊需求：是否需耐腐蚀（衬胶/涂层）、高温（金属密封）或防爆等级。
对夹蝶阀与法兰蝶阀各有所长，因“人”制宜、因“场”制宜才能获得最佳性价比与运行可靠性。在高压、高温、高腐蚀或频繁维护的场合，推荐使用法兰蝶阀；在低压、空间受限、预算敏感的场合，对夹蝶阀是更经济的选择。未来，凸耳式对夹蝶阀及多偏心金属硬密封技术将进一步丰富蝶阀的应用场景。
